英集芯IP6825:高集成度極簡BOM的5W無線充電發射端控制芯片
來源：未知 時間：2024-08-13 09:38

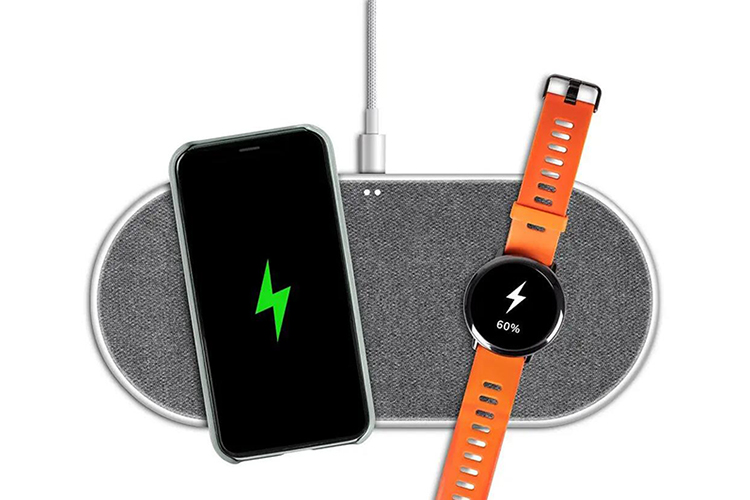

隨著科技的進步，電子行業的發展日益繁榮，現如今，市面上越來越多的電子產品加入了無線充電技術的行列，設備的充電方式變得更加多元和方便。無線充電技術的發展為用戶帶來了更多便利，不再受限于充電線的束縛，只需要將設備放在充電底座上，就可以輕松實現充電。
至為芯科技的無線充電解決方案，專為市面上常見的無線充設備而設計。考慮到用戶對高效性和低功耗的追求，我們選擇了英集芯IP6825作為主控芯片。這款芯片兼容性極強，不僅支持多種線圈標準，還能夠適配各種充電設備，為用戶提供了更多的充電選擇。無論是手機、智能手表還是其他電子設備，都能輕松充電，極大地提升了設備充電的便利性和舒適度。

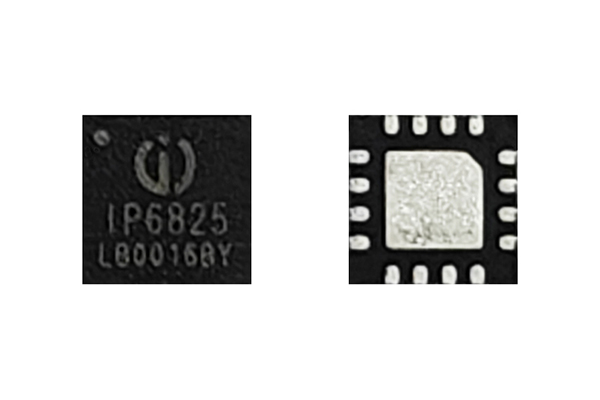

英集芯IP6825采用QFN16封裝工藝，是一款兼容WPC標準、支持A11或A11a線圈的無線充電發射端控制SOC芯片。該芯片能夠通過Analog Ping來檢測無線充接收器，然后通過Digital Ping來建立與無線充接收端之間的通信，一旦通信成功，就可以開始功率傳輸了。這樣的設計可以確保充電的高效性和穩定性。
英集芯IP6825支持靜態FOD異物檢測和動態FOD異物檢測，無論設備無線充電是不是正在運行，該芯片都能夠及時發現線圈上的異物，從而有效避免充電過程中的安全隱患。

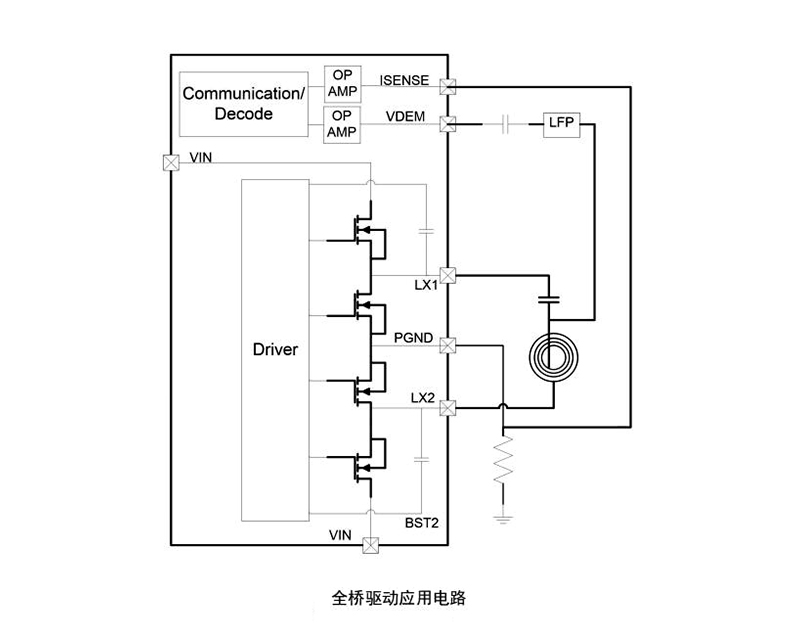

IP6825內置兩個對稱的半橋驅動模塊和功率MOS，有可調節的PWM頻率范圍在110kHz~205kHz之間，調節的步長可以低至0.25kHz，用戶可以根據實際需求進行靈活的設置。

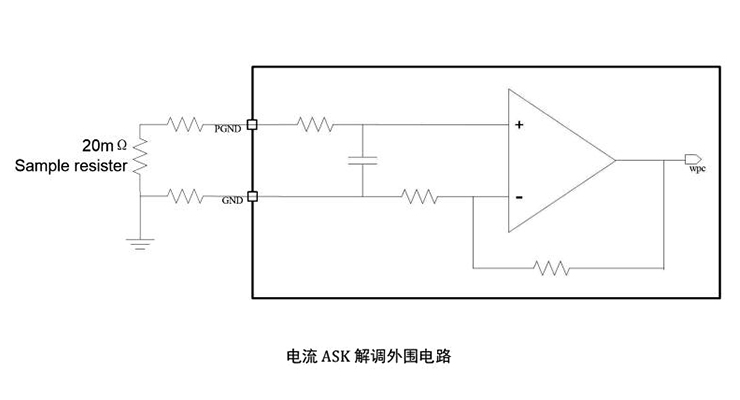

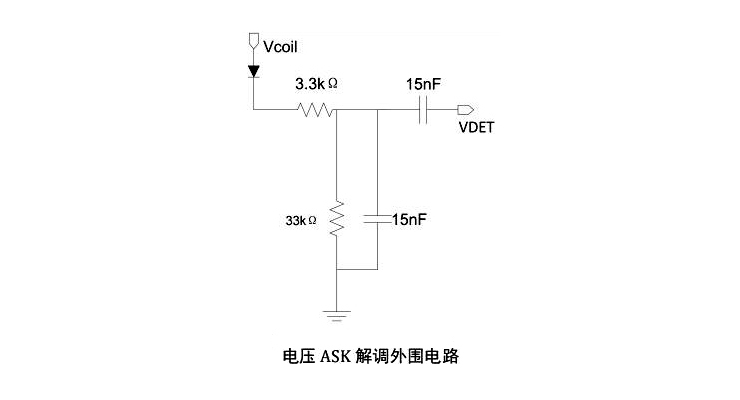

此外，IP6825內置兩路 ASK 解調模塊，可分別采集線圈電壓和電流進行 ASK 通訊解調和解碼。電流解碼通過采樣電阻獲取信號，送入芯片進行數字解調和解碼。該芯片支持最多2路 LED 燈顯，還能顯示各種充電狀態指示，用戶可以清晰地了解設備的充電狀態。

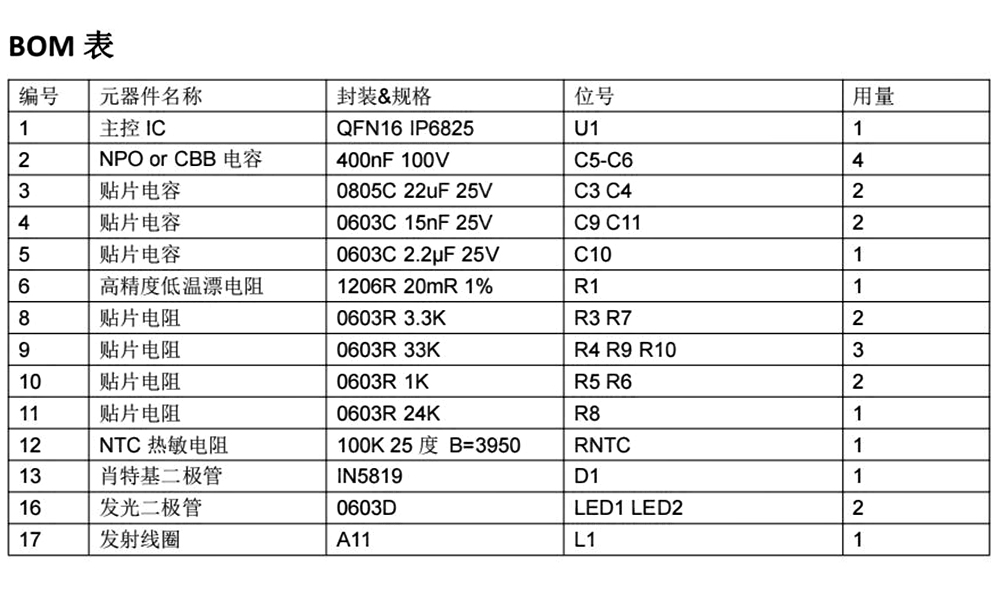

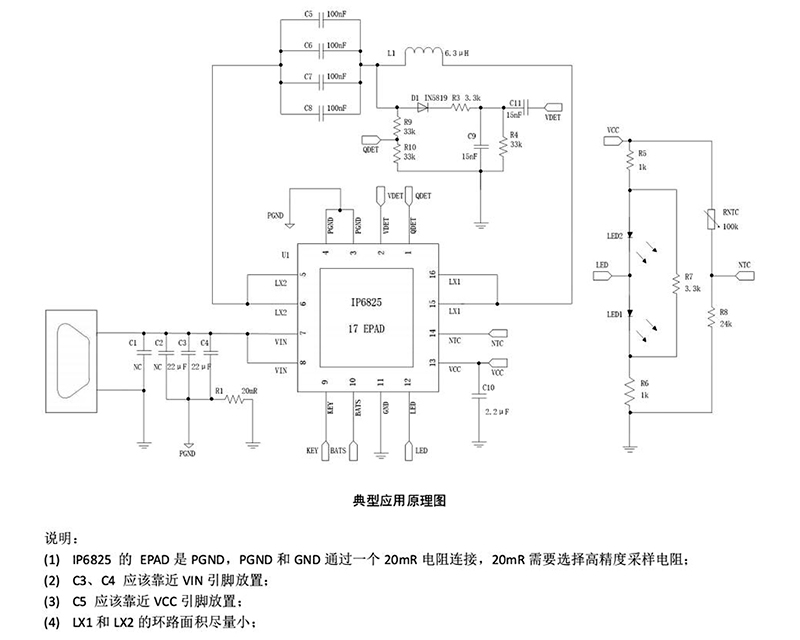

IP6825擁有多項保護功能，包括輸入過壓、過流保護以及NTC過溫保護。無論是在輸入電壓異常波動，還是在高溫環境的狀態下，該功能可以有效保護設備的安全運行。IP6825的高集成度的方案設計，不僅可將方案尺寸大幅縮小，還能降低BOM成本，為產品設計提供了更靈活的空間。
總的來說，IP6825是一款性能穩定、集成度高、成本低的無線充電方案芯片，適用于各類無線充設備領域，包括手機、智能手表、耳機等。隨著IP6825的廣泛應用，相信將來會為整個行業帶來更多的變革和發展。
?
