英集芯IP6821:符合QI標準的高集成度無線充電發射端控制SOC芯片

來源：未知時間：2024-08-15 11:00

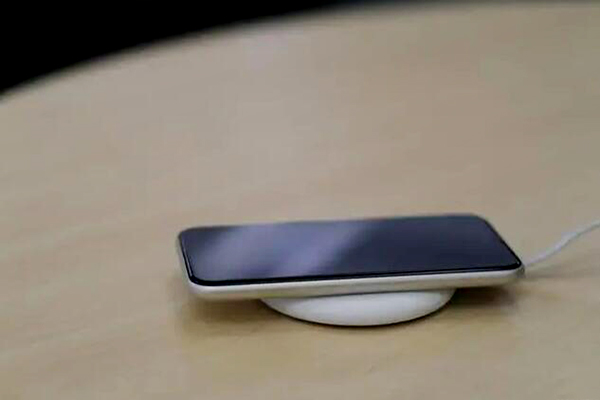

無線充電技術的普及，讓我們告別了繁瑣的充電方式，也讓充電變得更加簡單高效。無線充電還能夠有效減少電子廢物產生，對環境保護也起到了積極的作用。隨著科技的飛速發展，無線充電技術已經成為移動設備的標配。英集芯IP6821作為至為芯科技在無線充電解決方案中的首選主控芯片，最重要的原因就是IP6821能夠實現高效、穩定的無線充電，讓用戶告別繁瑣的充電方式，讓充電更加簡單便捷。

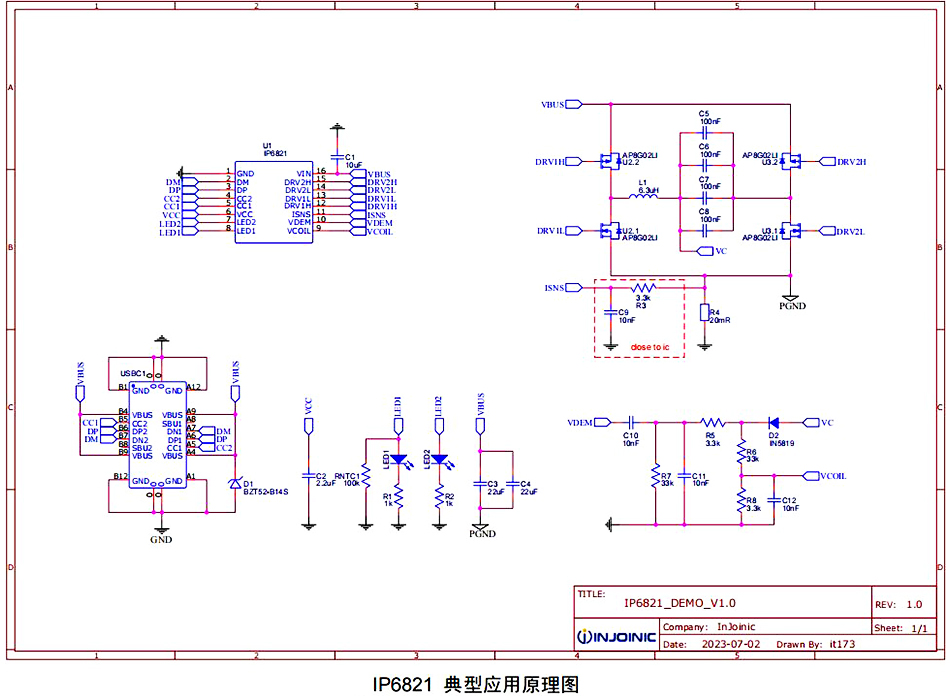

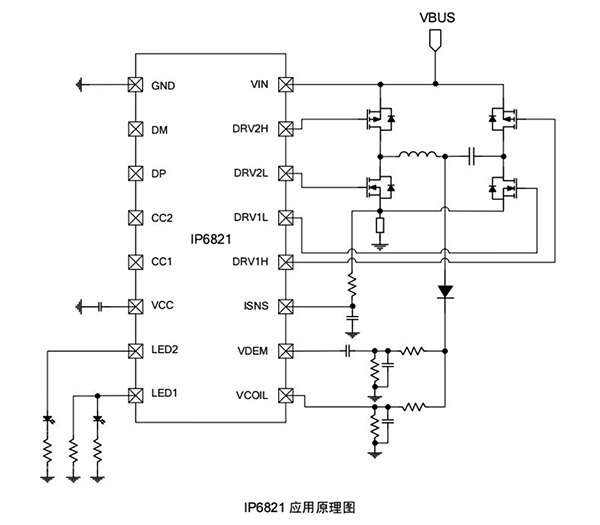

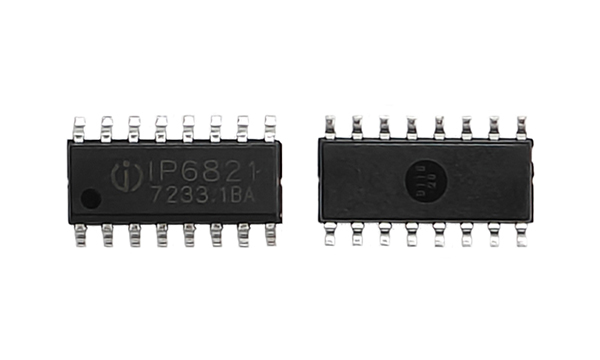

這款符合WPC QI標準的無線充電發射控制芯片IP6821，采用了SOP16封裝工藝，PIN腳功能排布針對無線充電應用進行了優化，有便于方案PCB的繪制。

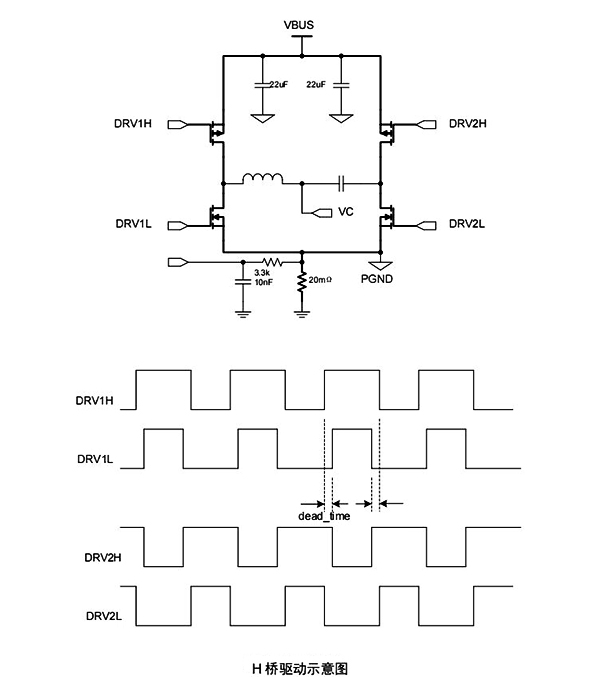

IP6821集成了兩個對稱的半橋驅動模塊，可用于驅動外置N+PMOS H橋。這意味著驅動模塊的死區時間和驅動強度可以通過軟件配置來實現不同檔位的設置。在進行EMI電磁兼容測試時，通過配置低檔驅動能力，可以改善EMI裕量，從而節省外部RC器件的使用。

另外，IP6821采用20mΩ的采樣電阻對H橋電流進行低側采樣。要注意的是，采樣信號的RC濾波器件應該放置在IC附近，以避免噪聲干擾。這意味著在設計電路板時，需要特別關注這些細節，以確保IP6821的最佳性能。

IP6821內置了ASK解調模塊，面對接收設備發出的ASK調制信號，IP6821分別采集線圈的電壓和電流進行ASK信號解調和解碼。系統根據ASK解碼數據實現QI無線充電協議。IP6821內置的FSK調制功能，能夠通過FSK調制，向接收設備發送信息，實現PPDE、EPP協議。

此外，IP6821不僅內置了USB PD協議，能夠通過CC1，CC2引腳向PD適配器申請電壓，而且還內置了DP/DM類的適配器快充協議，通過DP、DM引腳向適配器申請電壓。
在節能方面IP6821同樣表現出色。工作待機功耗僅為10mA，睡眠模式下功耗小于50uA，有效降低了能耗。同時，芯片還支持空載和帶載異物檢測、 NTC溫度檢測和持線圈電壓最大振幅限制，以及輸入過壓/欠壓/過流保護，確保充電過程的安全可靠。
