產品兩端均設有無線充，可同時為兩臺設備充電，而且都支持15W輸出，向下兼容10W、7.5W、5W等無線充電模式。此外產品已經通過了FCC、CE、RoHS和QI認證。

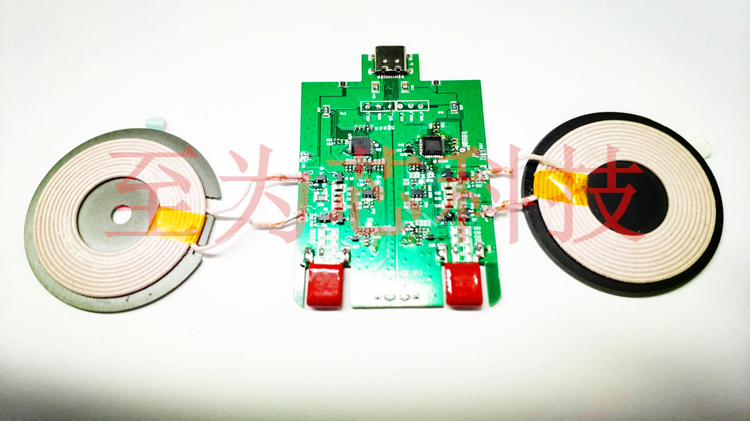

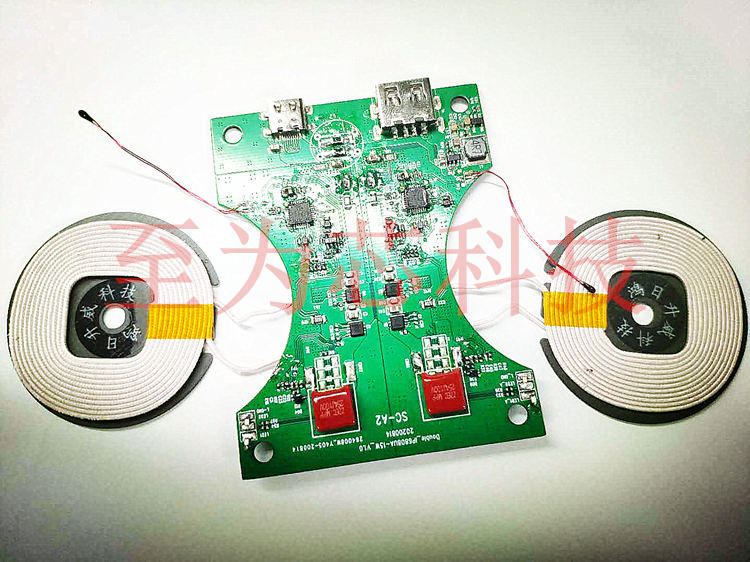

PCB板正面一覽，以板子中心軸為界，可以明顯看出兩路電路采用對稱式布局，并且各對應的元器件一模一樣。
經過對PCB板觀察分析發(fā)現，板子上集成了兩路無線充電路，并且設計完全一樣。兩路無線充電路均采用定頻調壓架構，無線充主控芯片控制MOS管驅動線圈進行輸出的設計。下面我們從輸入端開始了解各元器件的信息。

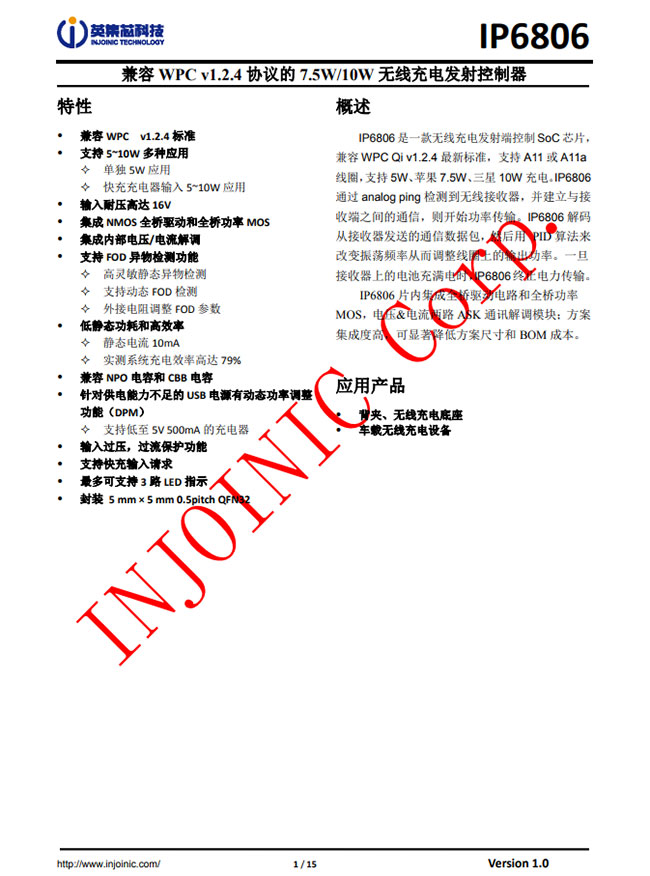

IP6806 是一款無線充電發(fā)射端控制 SoC 芯片，集成MCU以及驅動器，兼容 WPC Qi v1.2.4 最新標準，支持 A11 線圈，支持 5W、蘋果 7.5W、三星 10W 充電。IP6806設計用于無線充電發(fā)射器，具有高集成度和高性能。
IP6806具有高精度ADC的集成MCU提供了高度定制化功能，可實現無線充電的定制。
IP6806 通過analog ping 檢測到無線接收器，并建立與接收端之間的通信，則開始功率傳輸。IP6806 解碼從接收器發(fā)送的通信數據包，然后用 PID 算法來改變振蕩頻率從而調整線圈上的輸出功率。一旦接收器上的電池充滿電時，IP6806 終止電力傳輸。片內集成全橋功率 MOS 電路和電壓&電流兩路 ASK 通訊解調模塊，集成度高，降低方案尺寸和 BOM 成本。應用產品包括背夾、無線充電底座、車載無線充電設備等。
IP6806.PDF
