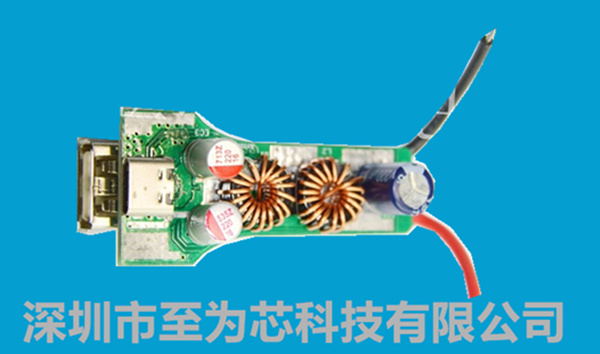

至為芯科技推出IP6510+IP6503同時實現A口加C口車充方案，BOM極簡，成本極低，下列為至為芯科技的IP6510+ IP6503的頂部和底部DEMO圖片

IP6510的功能：
IP6510是只要一顆芯片即可滿足 QC2.0/3.0、FCP 華為快充、AFC 三星快充，并且支持 5/9/12V USB PD 輸出協議的多功能全集成的降壓芯片 IP6510。英集芯 IP6510 內置 USB PD 協議，可以完美支持蘋果 iPhone 8 快充，以及采用驍龍 835、麒麟 960/970 的旗艦手/機快充。
英集芯 IP6510 輸入電壓范圍 4.5-32V，高達輸入耐壓 48V，輸出電壓范圍 3-12V，高達輸出功率 18W，滿足 5V3.1A，9V2A，12V1.5/A 輸出能力，IP6510高達轉換效率高達 97%。英集芯 IP6510 支持 Type-C 輸出和 USB PD 協議，USB PD 協議對外輸出可以支持：5V/2.4A、9V/2A、12V/1.5/A。
英集芯 IP6510 的 Type-C 可以通過 DP/DM 和 CC1/CC2 支持多種快充協議。當 IP6510 的 Type-C 輸出 5V 時，可以接收其他快充協議，并按新接收的快充協議改變電壓電流。當 IP6510 的 Type-C 不是輸出 5V 時，屏蔽其他快充協議。該芯片已經批量出貨，有需要的客戶可以與我們聯系。為您解答更多的疑問與技術支持。

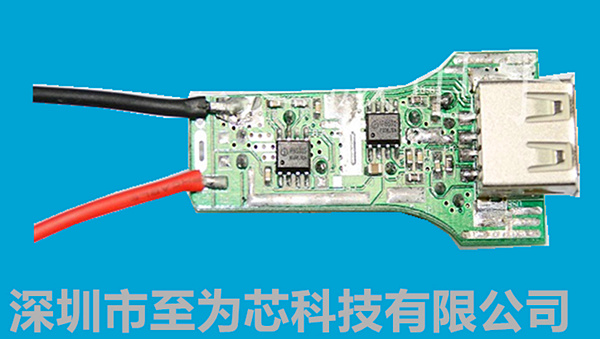

下列圖片為PCBA的貼片IP6510和IP6503芯片展示

IP6503的功能簡介：

IP6503內置功率 MOS，輸入電壓范圍是 8V到 32V，輸出電壓 5V，MAX能提供 3.1A 的輸出電流， IP6503 的降壓轉換效率高至 94%。IP6503 的輸出具有 CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出 CC 模式，輸出電壓降低。IP6503 的輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。IP6503 具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。IP6503 有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能IP6503 采用 ESOP8 封裝。

更多關于車充方案A+C口同時需要實現PD協議的產品可以采用至為芯科技推出的IP6510+IP6503
