英集芯IP6805S:低功耗極簡BOM的高集成5W無線充電發射控制芯片
來源：未知 時間：2024-08-15 11:01

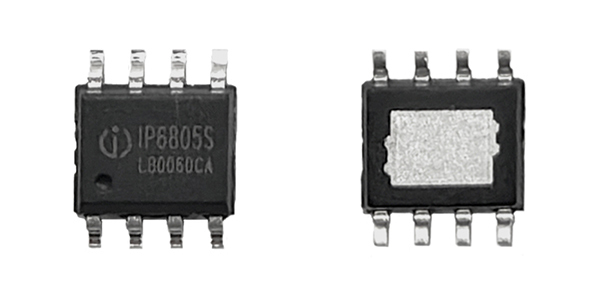

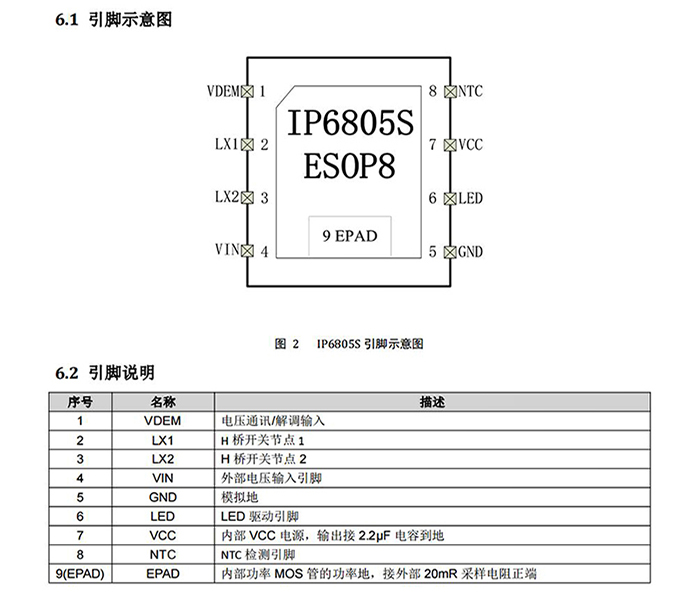

至為芯科技設計的無線充電底座解決方案中，主控芯片采用了英集芯推出的IP6805S，這是一款強大的無線充電發射端控制SOC芯片，采用先進的ESOP8封裝技術，兼容WPC標準，能夠輕松支持A11或A11a線圈。IP6805S的兼容性極強，不僅支持多種線圈標準，還能夠適配各種充電設備，為用戶提供了更多的充電選擇。
IP6805S通過Analog Ping來檢測無線充接收器，然后通過Digital Ping來建立與無線充接收端之間的通信，一旦通信成功，就可以開始功率傳輸了。這樣的設計可以確保充電的高效性和穩定性。
另外，IP6805S還支持靜態FOD異物檢測和動態FOD異物檢測。能夠有效地避免因外部異物而導致的充電安全隱患。IP6805S能夠解碼接收器發送的通信數據包，運用PID算法來調整線圈上的輸出功率，通過改變振蕩頻率來實現這一目的。

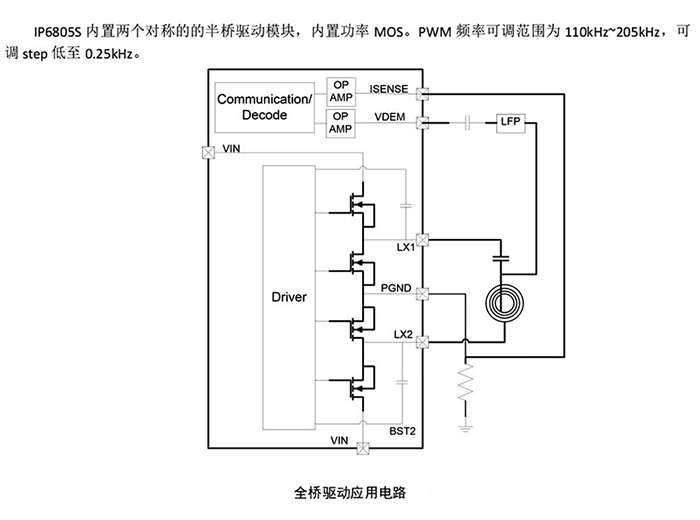

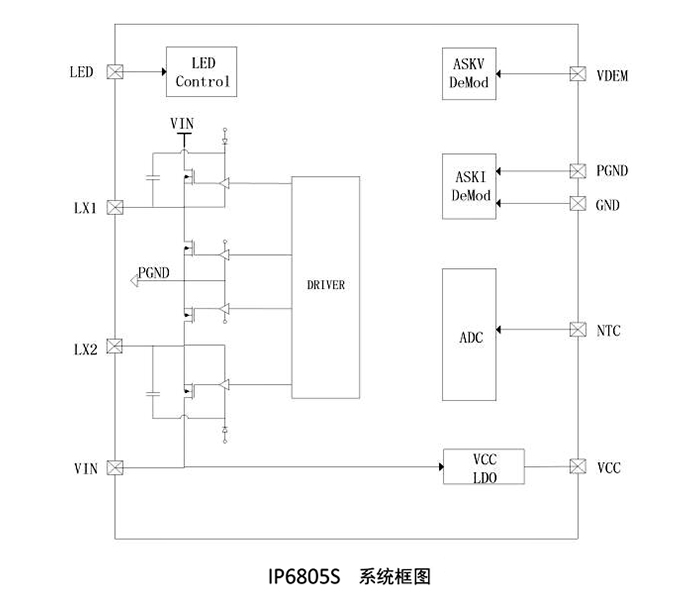

IP6805S內置兩個對稱的半橋驅動模塊和功率MOS，提供卓越的驅動效果。值得一提的是，它還具有可調的PWM頻率范圍，可以在110kHz到205kHz之間進行調節，而且調節的步長可以低至0.25kHz，用戶可以根據實際需求進行靈活的設置。

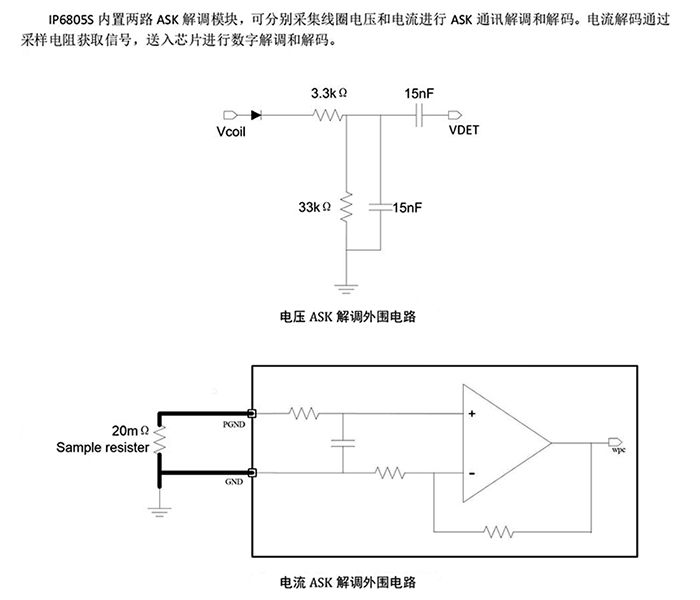

IP6805S 內置兩路 ASK 解調模塊，可分別采集線圈電壓和電流進行 ASK 通訊解調和解碼。電流解碼通過采樣電阻獲取信號，送入芯片進行數字解調和解碼。IP6805S支持最多2路 LED 燈顯，還能顯示各種充電狀態指示，用戶可以清晰地了解設備的充電狀態。
IP6805S擁有多項保護功能，包括輸入過壓、欠壓、過流保護以及NTC過溫保護。這意味著無論是在輸入電壓異常波動還是在高溫環境下，IP6805S都能有效保護設備的安全運行。其高集成度的方案設計，不僅可將方案尺寸大幅縮小，還能降低BOM成本，為產品設計提供了更靈活的空間。
總的來說，IP6805S是一款性能穩定、集成度高、成本低的無線充電方案芯片，適用于各種無線充設備產品。相信隨著IP6805S的廣泛應用，將會為整個行業帶來更多的創新和發展。
?
