英集芯IP2368:集成MCU雙向快充的大功率音箱充電管理方案芯片
來源：未知 時間：2024-08-15 11:02

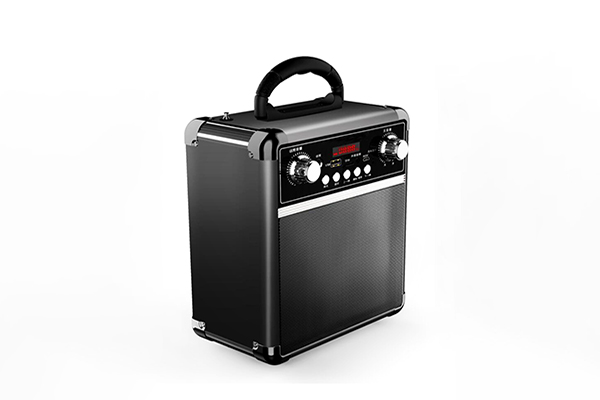

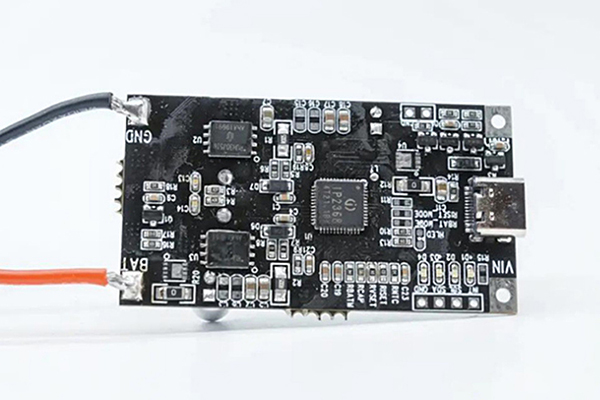

至為芯科技的音箱電源解決方案中，主板部件上的主控芯片采用了英集芯的升降壓驅動芯片，100W雙向快充的IP2368。

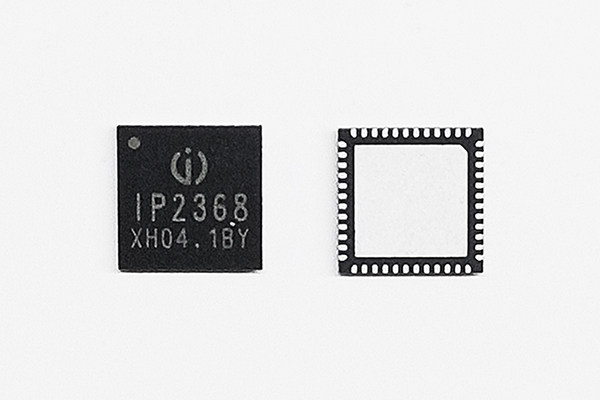

這款采用QFN48封裝技術的大功率鋰電池充電芯片，集成了多種應用功能，只需一個電感，就能實現同步降升壓，在應用時只需要用到極少的外圍器件，可以有效減小整體方案的尺寸，降低BOM成本。
在快充協議方面，IP2368支持AFC、FCP、PD2.0和PD3.0，可以通過Type-C口上的DPC/DMC/CC1/CC2來向快充適配器申請快充電壓，會自動調節充電電流大小，來適應不同負載能力的適配器。
在充放電功能方面，IP2368 支持2/3/4/5/6節串聯電芯，最大充電電流可達5A，最大支持100W功率輸出。IP2368 擁有一個支持同步開關結構的恒流、恒壓鋰電池充電管理系統；IP2368 支持外接電阻選擇普通鋰電池還是磷酸鐵鋰電池，通過外接電阻設置不同的電池類型、充滿電壓和充電電流，開關頻率更是達到250kHz。

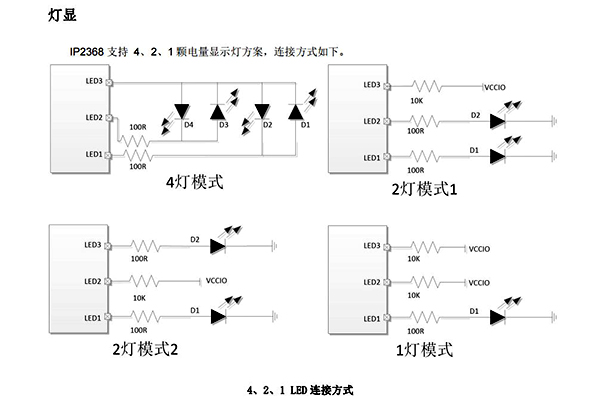

英集芯IP2368支持4、2、1顆電量顯示燈方案，可以定制其他燈顯或188數碼管方案。
IP2368內置的IC溫度、電池NTC溫度和輸入電壓控制檢測環路，時刻監控著充電過程中的各項關鍵參數。根據不同功率的充電器，智能調節充電電流，確保充電過程的安全。
在精準度方面，IP2368內置了14bit ADC，精確測量充電輸入電壓和電流，電池電壓和電流，確保數值的準確無誤，為充電管理提供了堅實的數據支撐。
除此之外，英集芯IP2368內置的電量計算法，能夠準確計算電池電量，并通過I2C接口獲取電池電量、充電電壓、充電電流等關鍵信息，為設備的續航提供了有力保障。
?
