3路PD快充移動電源充電管理芯片IP5365,支持22.5W功率輸出
來源：網絡 時間：2024-05-13 14:21
隨著iPhone 15系列全面過渡至USB-C接口，電子設備接口的一體化趨勢愈發明顯。如今，無論是智能手機還是智能手表還是各種最先進的電子設備，都普遍采用USB-C接口進行供電。USB-C快充普及的范圍在不斷擴大，儼然成為了高效充電和數據傳輸的行業標準。
在這種背景下，眾多移動電源制造商也在積極適應市場變化，在移動電源中配備單個USB-A口以及多個USB-C接口，不僅可以為多款新設備提供高效的快速充電，還能確保與較傳統設備的兼容性。
英集芯最新量產一款22.5W移動電源全集成芯片 IP5365，支持多達3路TypeC PD通道，同時兼容多種市面主流快充協議尤其是最新的UFCS國標快充協議。
針對單串電池移動電源，英集芯IP5365支持22.5W放電功率，最大亮點是支持兩路Type-C口輸入輸出與一路TypeC口輸出一共三路快充輸出，完美適配C口+C線+Lightning快充線的充電寶方案。
IP5365除了支持市面主流快充協議之外，還額外新增支持UFCS融合快充，兼容適配性更為廣泛。IP5365無需MCU即可支持數碼管顯示，內置開關功率MOS和路徑MOS，單電感即可實現充電、放電功能。
IP5365內置開關管和VBUS開關管，內部集成14位ADC，支持1-4燈LED電量顯示，支持88或188數碼管電量顯示，支持自動開關機，集成輸入過壓、欠壓保護，輸出過流、過壓、短路保護，電池過充、過放和過流保護，芯片內置過熱保護，并支持外接NTC進行電池溫度保護。

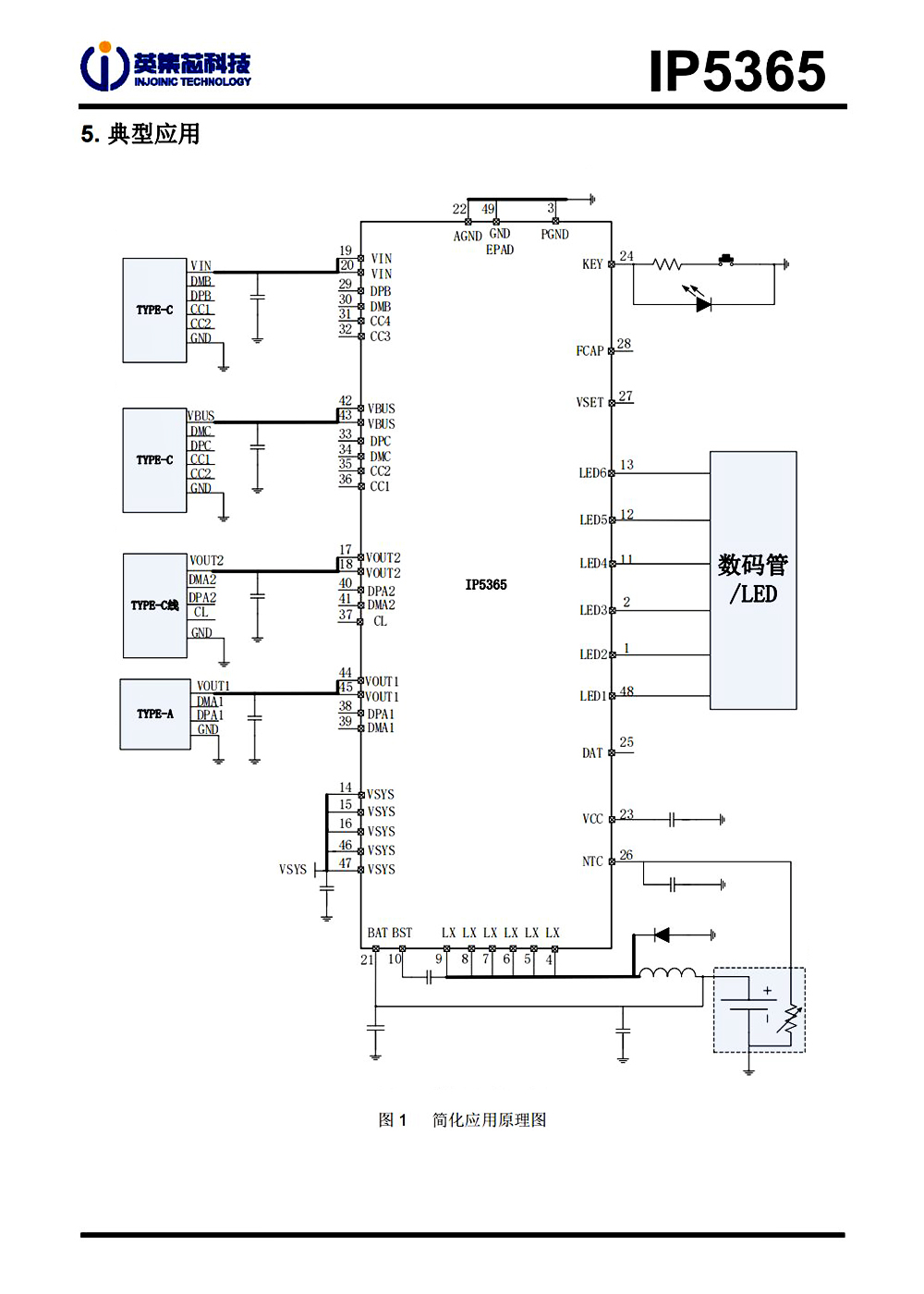

英集芯IP5365應用原理圖，相比傳統的解決方案，將各個接口的VBUS開關管集成在芯片內部，外圍元件十分精簡，大幅簡化布局和用料。

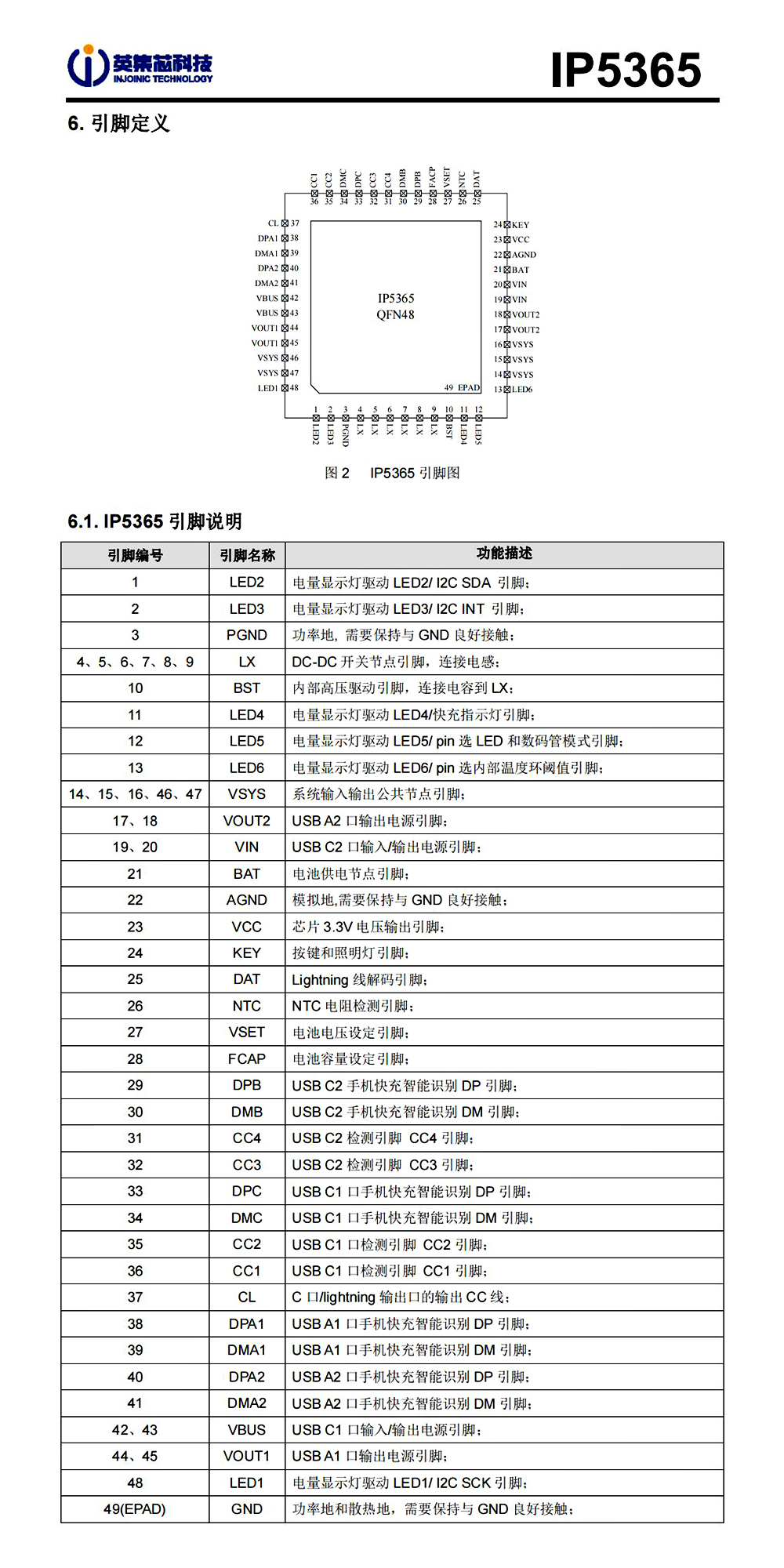

IP5365采用QFN48 6x6mm 0.4pitch封裝，適用于移動電源、手機、平板電腦等便攜式電子設備領域中。
總結
IP5365是英集芯繼IP5365、IP5355 22.5W爆款移動電源芯片之后，推出的最新一款多口快充移動電源芯片，支持多種快充協議包括PD3.0、PPS和UFCS、QC3.0、AFC、SCP等，支持最大5A電池端充電電流，同時支持兩個C口輸入輸出和一個A/C口輸出，任一接口均可實現快充功能，支持數碼管顯示。
IP5365內置多種保護機制，包括過壓、欠壓、過流、過壓、短路、過充、過放和過流保護，同時具備過熱保護，并支持外接NTC進行電池溫度保護。其應用原理圖簡化了外圍元件，大幅簡化了布局和用料，封裝為QFN48 6x6mm 0.4pitch，適用于移動電源、手機、平板電腦等便攜式電子設備領域。
?
