至為芯小家電鋰電池充電方案，應用英集芯單節鋰電池充電芯片
來源：至為芯科技 時間：2023-04-21 14:49
IP2311是一款5V輸入、VIN高耐壓的，支持單節鋰電池同步開關降壓充電管理的芯片。
IP2311集成功率MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。

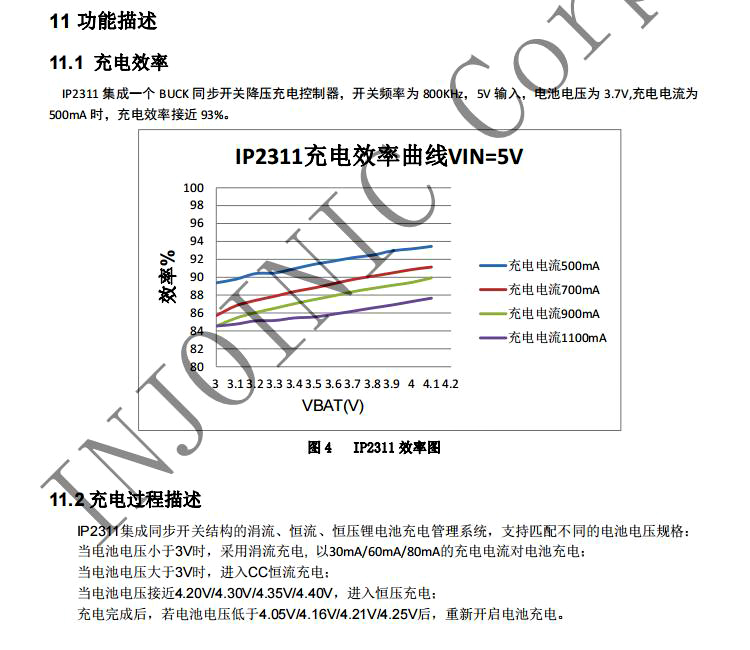

IP2311的同步開關降壓充電轉換器工作頻率為800KHz；5V輸入，電池電壓為3.7V，充電電流為500mA時，轉換效率為93%。IP2311 輸入電壓為5V，輸入可以自動調節充電電流，匹配適配器負載能力。
特性：
1、同步開關降壓充電
2、降壓充電效率93%
3、電池端充電電流外接電阻可設置500mA/700mA/900mA/1100mA
4、自動調節充電電流，匹配適配器輸出能力
5、支持定制4.20V/4.30V/4.35V/4.4V電池
6、支持2燈LED充電狀態指示
7、功率MOS內置
8、800KHz開關頻率，可支持1uH電感
9、輸入過壓、欠壓、過充保護
10、IC過溫保護
11、充電超時保護
12、ESD 4KV
13、VIN直流耐壓12V，瞬態耐壓高達18V

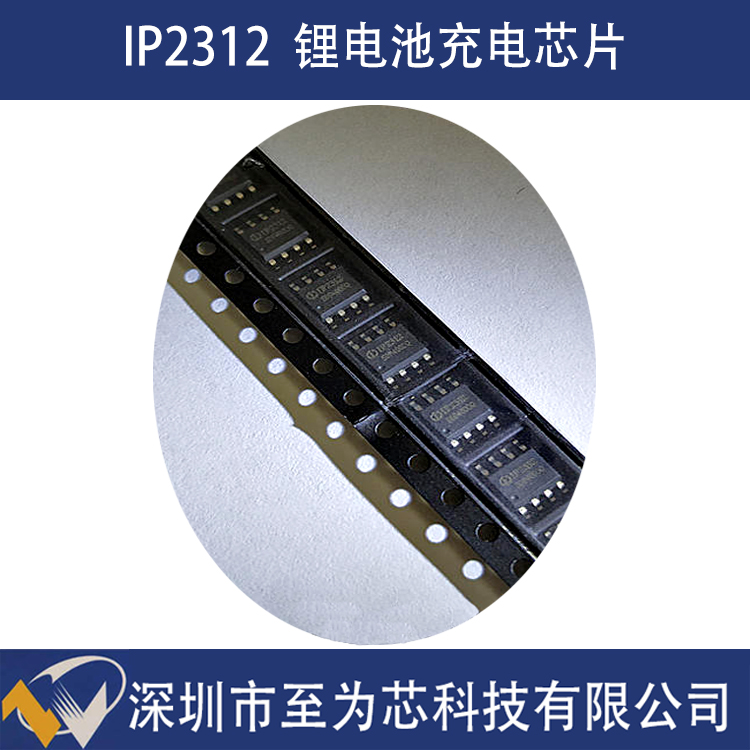

IP2312采用ESOP8封裝，是一款5V輸入，支持單節鋰電池同步開關降壓充電管理的IC。
IP2312集成功率MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。IP2312的升壓開關充電轉換器工作頻率750KHz，最大充電電流是3A，5V輸入，3.7V/2A轉換效率94%；可通過外部電阻設置充電電流。IP2312 輸入電壓為5V，輸入可以智能調節充電電流，防止拉掛適配器。
特性：
1、同步開關降壓充電
2、充電效率94%（3.7V/2A）
3、最大充電電流3A
4、充電電流外部電阻可調節
5、自動調節輸入電流，可兼容小電流適配器
6、支持4.20V/4.30V/4.35V/4.4V電池
7、支持充電NTC溫度保護
8、支持LED充電狀態指示
9、功率MOS內置
10、750KHz開關頻率，可支持1uH電感
11、輸入過壓、欠壓保護
12、IC過溫保護
13、充電超時保護
14、ESD 4KV
?
