英集芯IP5566集成升壓轉換器、鋰電池充電管理、電池電量指示、無線充電發射控制的多功能電源管理SOC芯片，為無線充的移動電源提供完整的解決方案。

IP5566的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并大幅減小整體方案的尺寸，降低BOM成本。

IP5566只需一個電感實現降壓與升壓功能，可以支持低成本電感和電容。

IP5566的同步升壓系統提供額定3A輸出電流，轉換效率高至93%。空載時，自動進入休眠狀態，靜態電流降至150uA以內。

IP5566采用開關充電技術，提供3A(Type-C輸入)/2A(micro-B 輸入)的充電電流，充電效率高至92%。內置IC溫度和輸入電壓智能調節充電電流。

IP5566集成有5W的無線充電發射控制器，兼容WPC Qi v1.2.4最新標準。

IP5566集成無線充的全橋驅動電路和電壓&電流兩路ASK通訊解調模塊。

IP5566內置14bit ADC，可精確測量電池電壓和電流。

IP5566可支持4/3/2/1顆LED電量顯示和照明手電筒功能，支持2/1顆無線充狀態指示燈。

IP5566的特征：

1、同步開關充放電

3A同步升壓轉換，3A同步開關充電

升壓效率最高達93%

充電效率最高達92%

內置電源路徑管理，支持邊充邊放

支持線補

2、充電

自動調節充電電流，匹配適配器輸出能力

支持TYPEC口3A、MICRO B口2A充電

支持4.2V、4.3V、4.35V和4.4V電池

3、5W無線充發射

兼容WPC v1.2.4協議

集成MOS全橋驅動

集成內部電壓/電流解調

支持FOD異物檢測功能

4、顯示

支持4/3/2/1顆LED電量指示和2/1顆無線充狀態指示

5、功能豐富

內置14bit ADC

內置照明燈驅動

自動檢測負載插入/拔出

支持Type-C DRP協議，支持C口輸入輸出

集成手機充電電流智能識別DCP協議

6、低功耗

智能識別負載，自動進待機

待機功耗小于150 µA

7、BOM極簡

功率MOS內置，1uH單電感實現充放電

8、多重保護、高可靠性

輸出過流、過壓、短路保護

輸入過壓、過充、過放、過流放電保護

整機過溫保護

Vin瞬態耐壓高達16V

9、深度定制

可靈活低成本定制方案

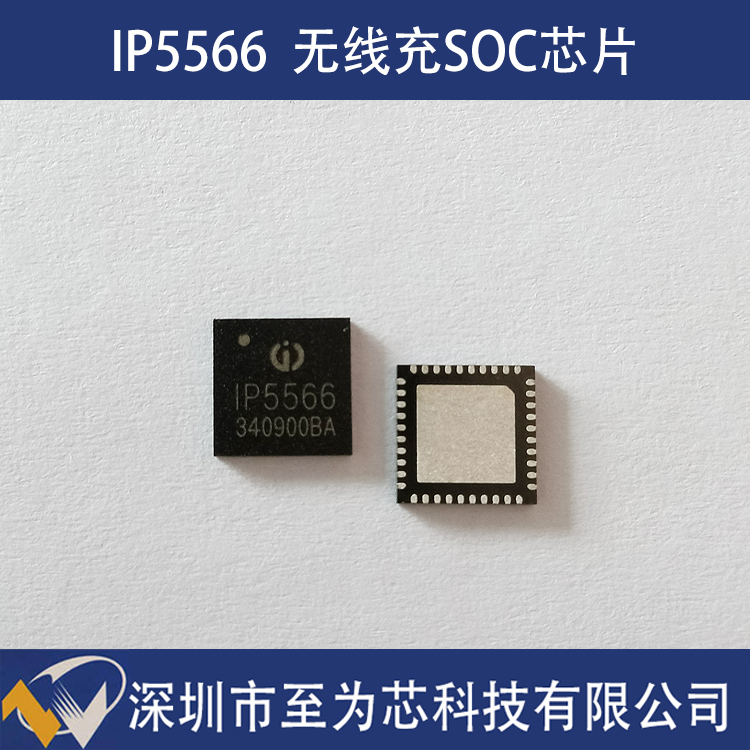

10、封裝QFN40

IP5566.PDF
