BULL公牛TWS純音耳機拆解報告
拆解的這款TWS真無線耳機就來自公牛，耳機采用柄狀半入耳設計，單耳重量輕約4克，支持觸控操作；耳機內置藍牙5.1主控芯片，有通話降噪功能，動圈發音單元尺寸約13mm，單次續航約4.5小時，充電盒可給耳機充電四次，總續航約21小時。

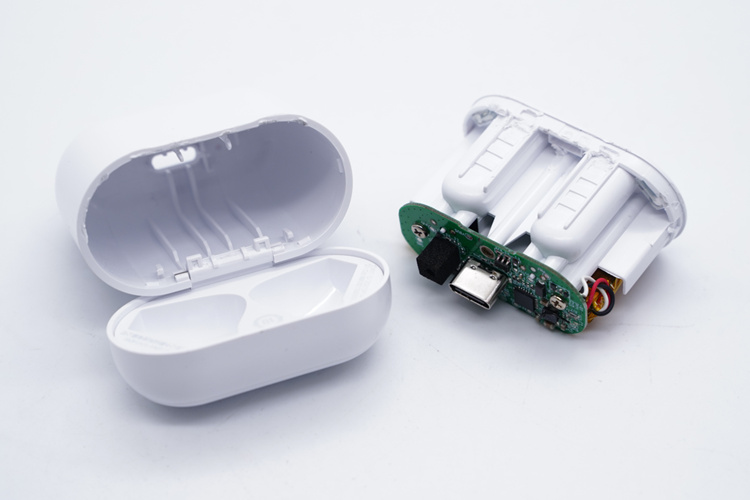

公牛TWS純音耳機 充電盒拆解：

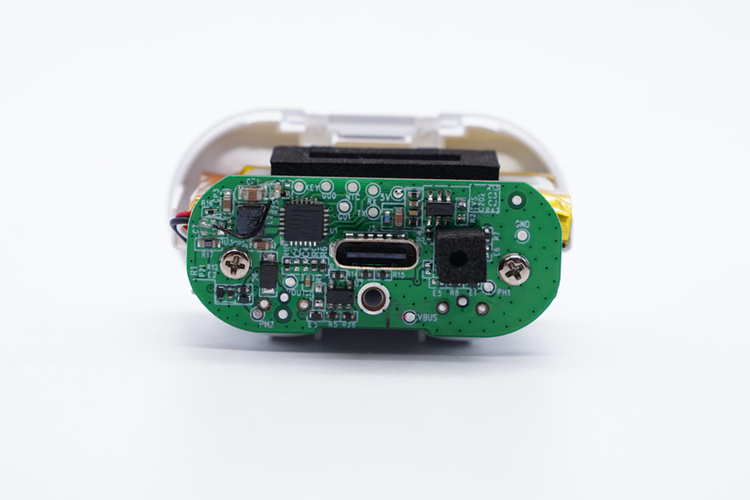

主板位于底部，使用兩顆螺絲固定

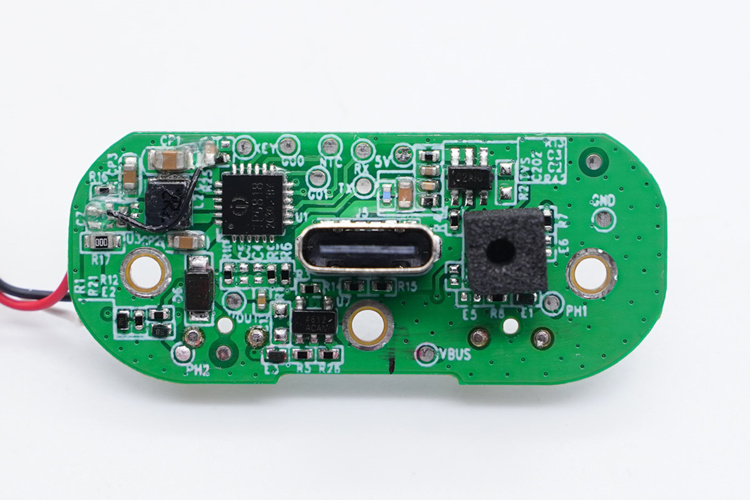

主板一側電路展示

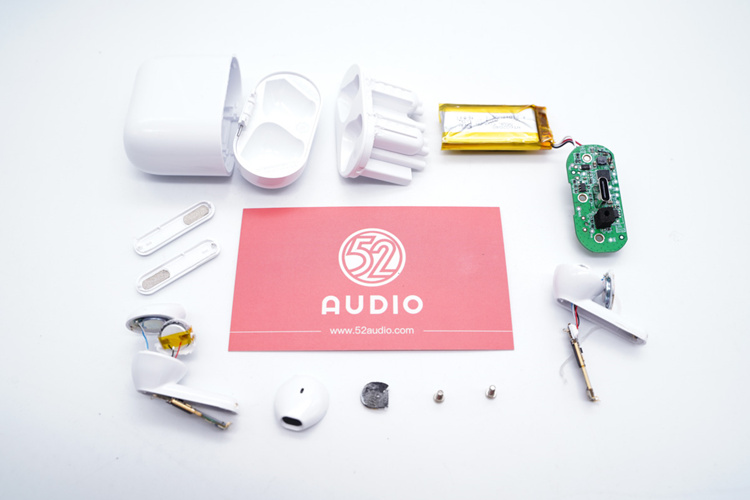

公牛TWS純音耳機的外觀設計比較簡潔，耳機和充電盒殼體均采用磨砂和亮面兩種工藝結合，充電盒頂部有比較隱蔽的品牌Logo，耳機為半入耳式設計，觸控區域為磨砂質感便于定位。
內部電路方面，充電盒通過USB Type-C接口輸入電源，英集芯IP6818集鋰電池充電管理、電池電量指示、5V 升壓轉換器等功能于一體，為充電倉提供了完整的電源解決方案，外圍電路比較精簡；軟包電池來自恒泰科技，型號HT602040，額定容量770mAh，大容量為耳機帶來更長續航。
公牛TWS純音耳機的主控芯片是瑞昱RTL8753BFE，支持藍牙5.1，內置獨立DSP做音效和通話降噪處理，芯片本身支持游戲模式，并可支持3D音效算法；耳機采用電容觸控方案，單硅麥用于通話拾音，動圈單元的直徑約13mm，內置的扣式軟包電池同樣來自恒泰科技，額定容量40mAh，主板采用金屬化包邊減少干擾。

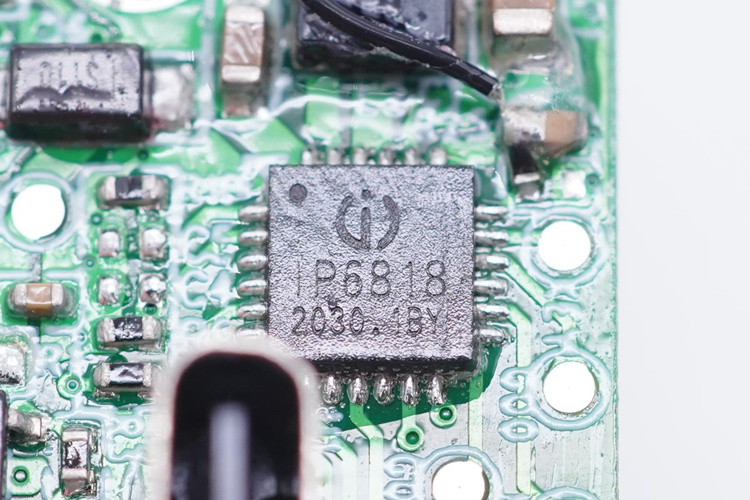

英集芯IP6818是一款集成Qi無線充接收、5V升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC芯片，為無線充TWS藍牙耳機充電倉提供完整的電源解決方案。
IP6818采用QFN24封裝，內置一個5V輸出、同步整流的升壓DC-DC，功率管內置，提供最大300mA 輸出電流，升壓效率高至93%。DC-DC轉換器開關頻率在1.5MHz，可以支持低成本電感和電容；IP6818 的線性充電提供最大500mA充電電流，可靈活配置最大充電電流。內置IC溫度和輸入電壓智能調節充電電流功能。
英集芯IP6818可實現TWS對耳獨立入倉檢測，檢測到耳機入倉后自動進入耳機充電模式，耳機充滿后自動進入休眠狀態，靜態電流最低可降至20uA?？伸`活定制耳機充滿判飽電流，充滿電流檢測精度高達1mA。IP6818內置MCU，可靈活定制4/3/2/1顆LED電量顯示。內置12bit ADC，可準確計算電池電量。
